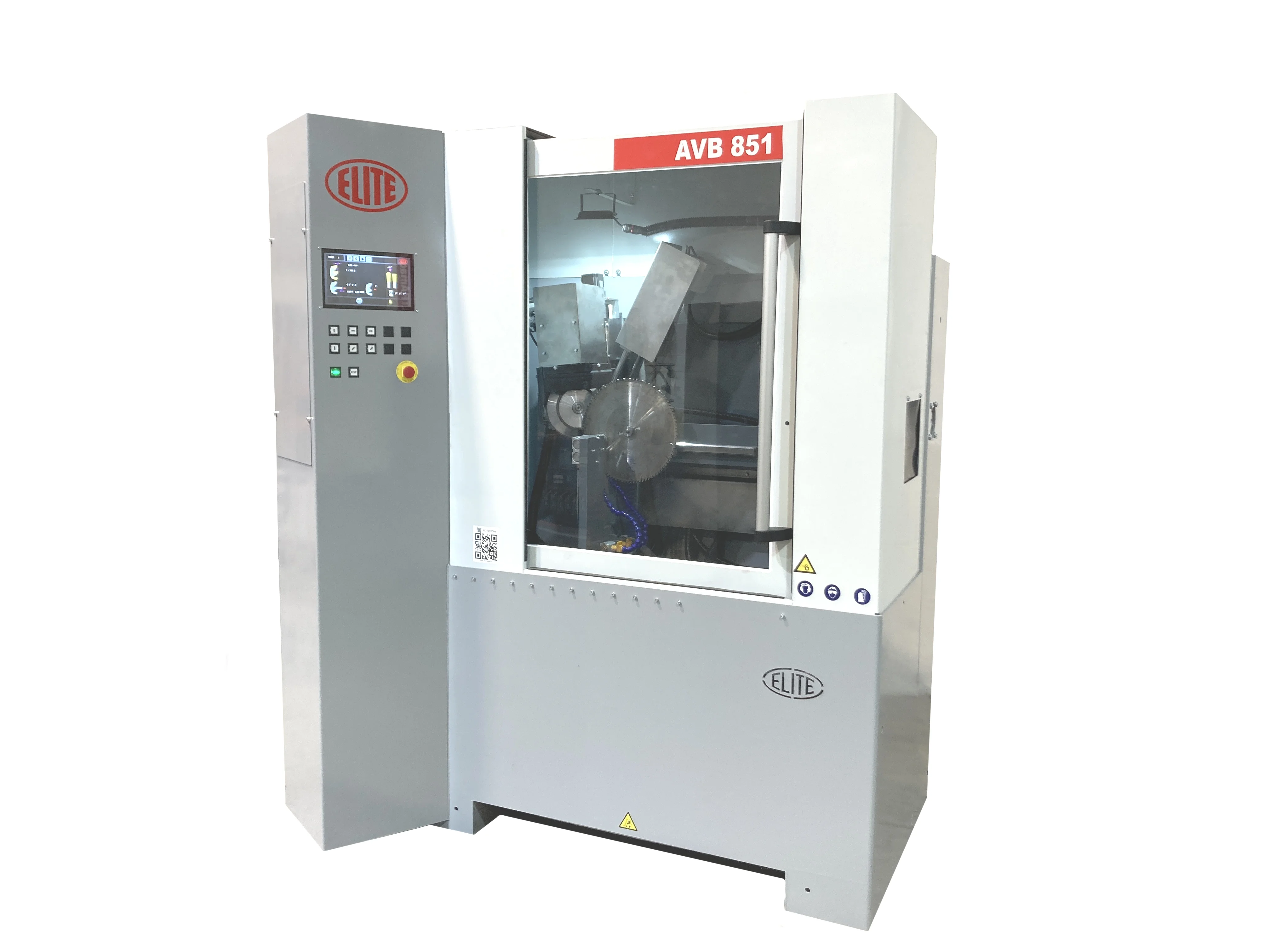

AVB 851

DOPPELSCHEIBEN-SCHÄRFMASCHINE FÜR HARTBIND-KREISSÄGEN

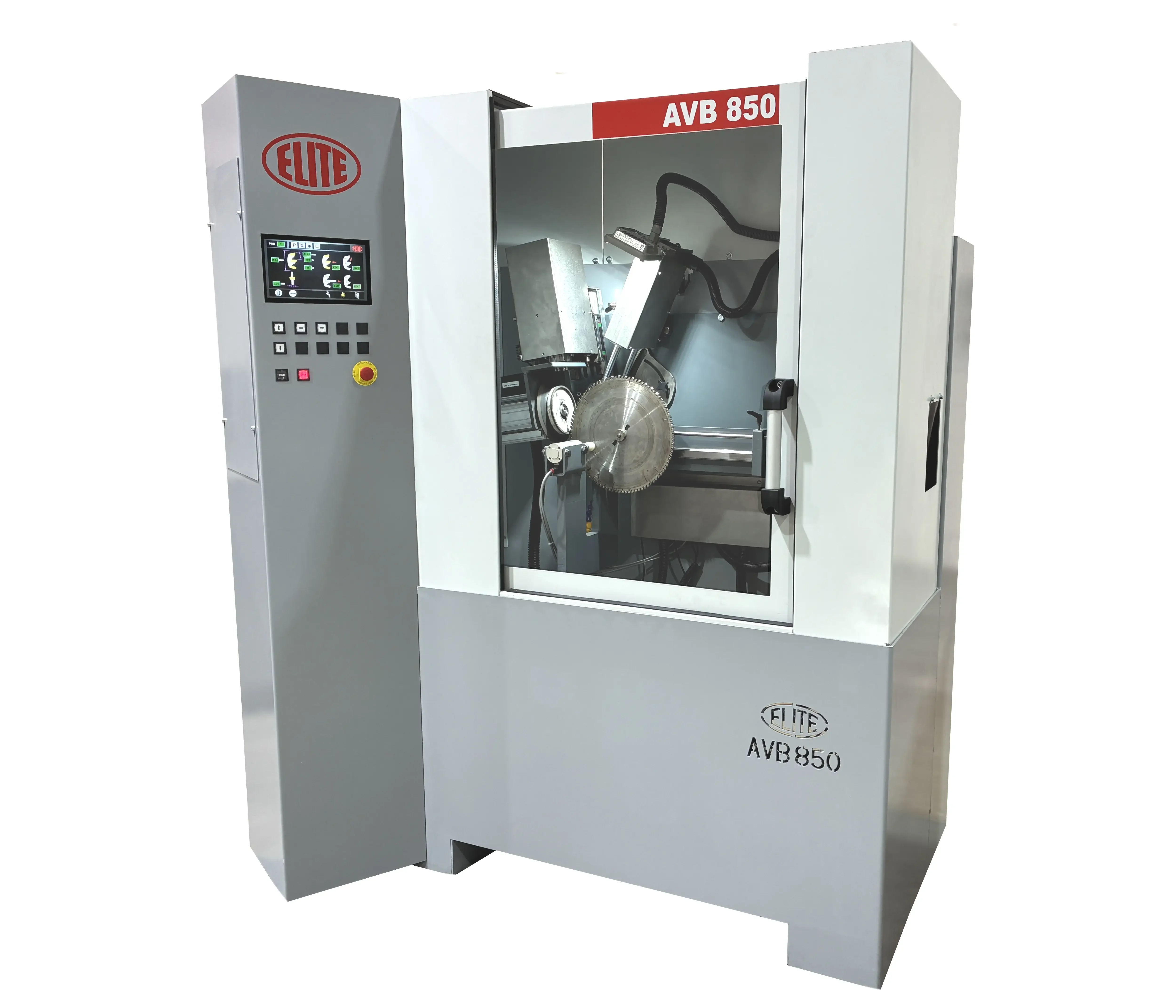

ELITE AVB 850. DAS KONZEPT.

Das ELITE-Modell AVB 850 ist unsere neue und schnellste Schärfmaschine für die Stirn- und Oberkante aller gängigen Zahngeometrien von Kreissägeblättern mit Hartmetallspitze für Kreissägeblätter mit Durchmessern von ø100 bis 850 mm.

Gesamte Schleifzeit (Stirn + Oberseite): nur 12 Minuten und 33 Sekunden.

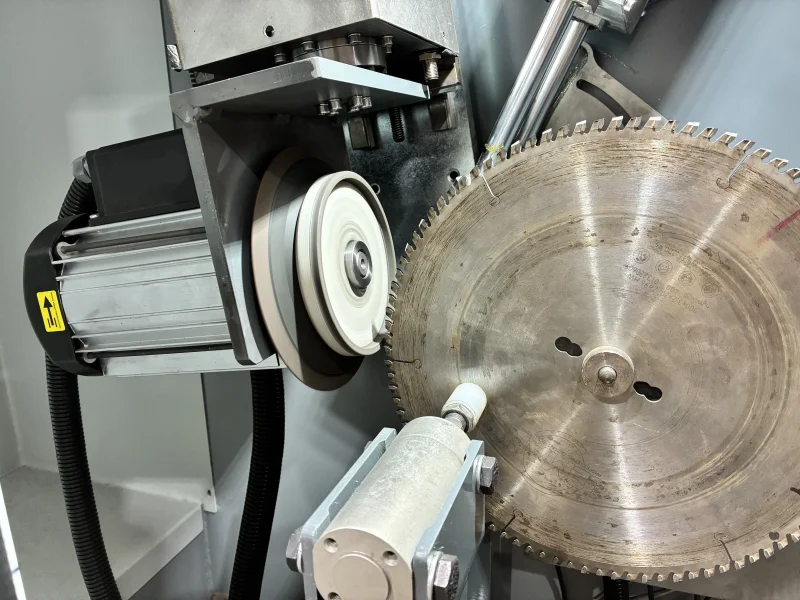

Das Doppelschleifscheibensystem ermöglicht das vollständige Schärfen von Stirn- und Rückseite in einer einzigen Aufspannung: Nach dem Schärfen der Stirnfläche schaltet die Maschine automatisch auf das Schärfen der Rückseite um, und nach dem Schärfen der Rückseite schaltet sie automatisch auf das Schärfen der Rückseite um. Schärfen Sie die Stirnseite. Entnehmen Sie die fertige Säge aus der Maschine!

Stirn- und Oberseitenschleifen in einer Aufspannung: ELITE AVB 850 Modell

Außenschärfen in einem Arbeitsgang für folgende Zahnformen:

• Flach, Schräg, Wechselzahn, Wechselzahn mit Fase, Spitzzahn, Trapez, Trapez-Flachzahn, Spitz-Flachzahn, Wechselzahn-Flachzahn, Trapez-Trapez.

Mit 6 CNC-Achsen für die vollständige Bearbeitung aller gängigen Zahngeometrien in einem Arbeitsgang. Besonders kurze Hübe gewährleisten einen schnellen Schärfvorgang.

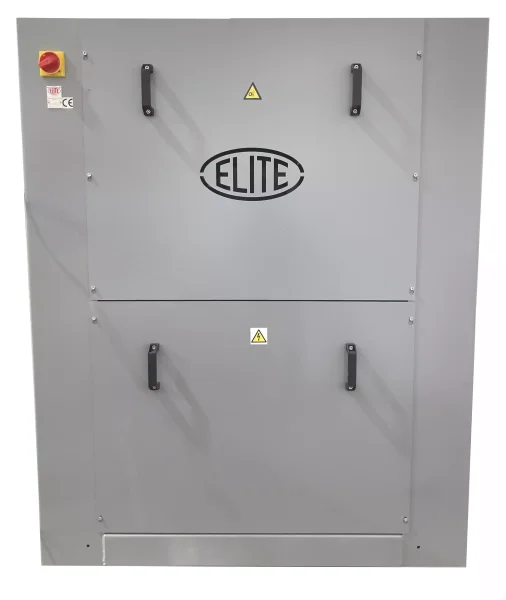

Vollständig geschlossene Kabine für geräuscharmen Betrieb mit einem sehr schnellen Türöffnungssystem, das ein schnelles Einlegen des Sägeblatts und eine Wartungsklappe ermöglicht.

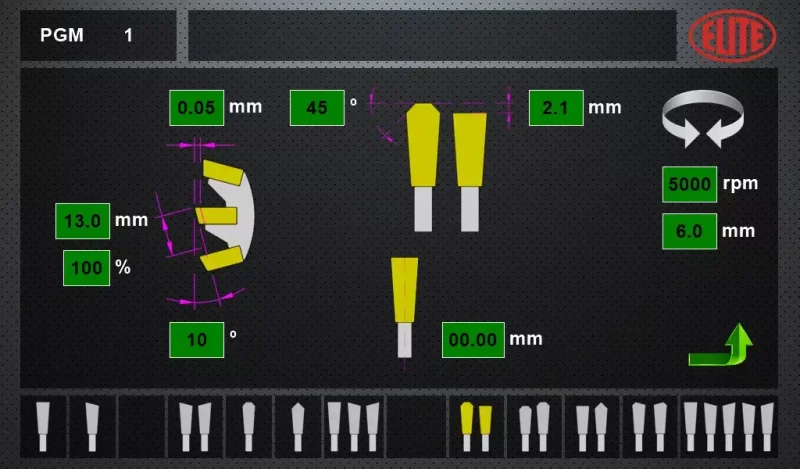

PROGRAMMIERUNG ZUM SCHÄRFEN DER ZAHNKOPFEN

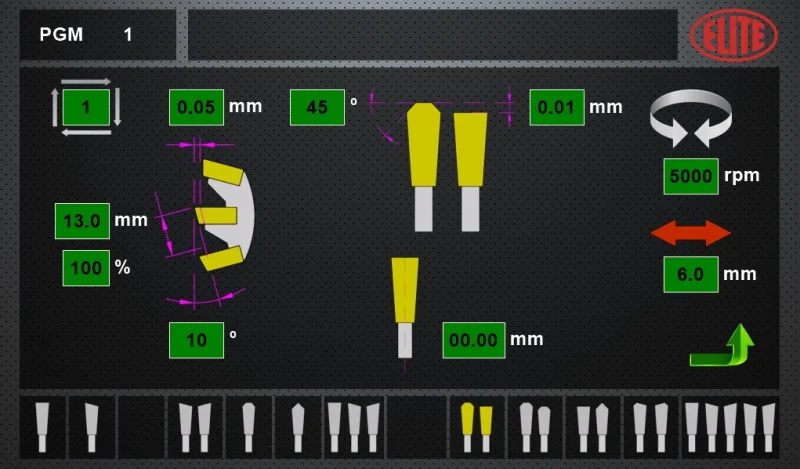

Der Touchscreen ermöglicht eine schnelle und einfache Programmierung.

Die Zahnform kann am unteren Bildschirmrand ausgewählt werden. Die zum Schärfen benötigten Daten werden in der Bildschirmmitte angezeigt, sobald die Zahnform ausgewählt ist.

Sie können die Schärfreihenfolge wählen: zuerst die Rückseite, dann die Vorderseite des Zahns oder umgekehrt: zuerst die Vorderseite, dann die Rückseite. Die Maschine schärft automatisch alle Sägezähne. (Ober- und Unterseite) für eine perfekt bearbeitete Säge.

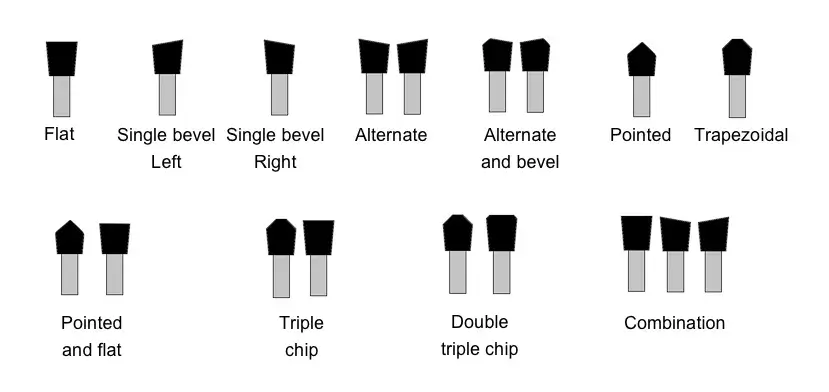

STANDARD-ZAHNOBEHÖRFORMEN

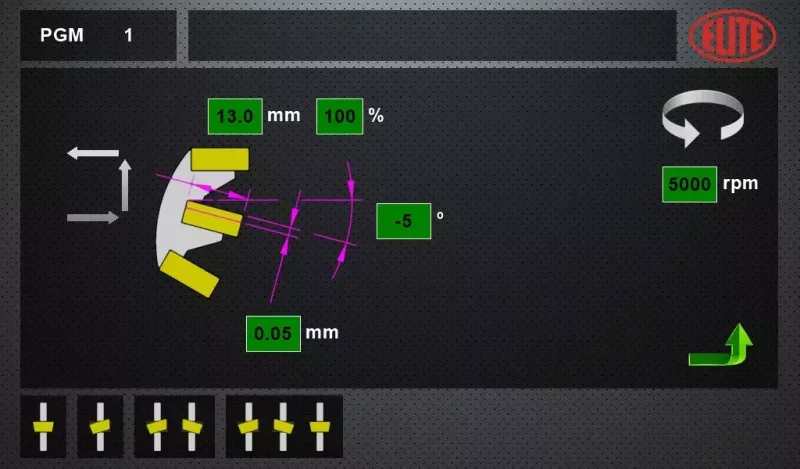

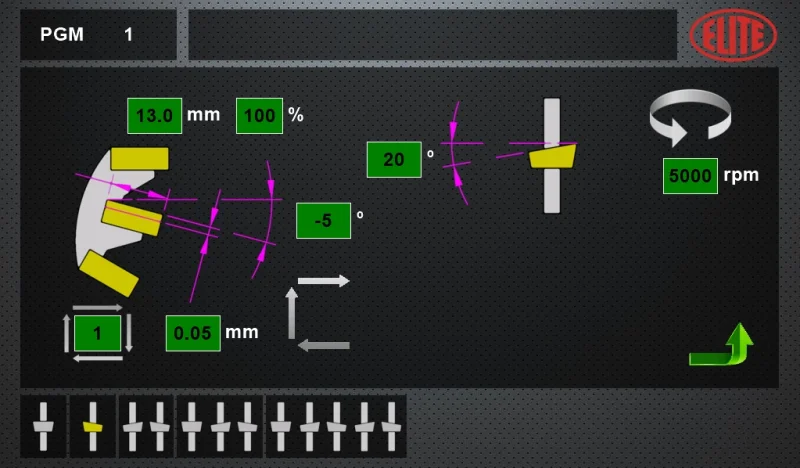

PROGRAMMIERUNG DES ZAHNFLÄCHENSCHLEIFENS

Über den Programmierbildschirm für das Flächenschleifen können Sie unter anderem die Art des Schleifscheiben-Schärfens auswählen: Schleifvorgang starten, Scheibe entfernen und ohne Schleifen beenden. Oder Schleifvorgang starten und mit der Scheibe polieren.

Sie können die Drehrichtung der Schleifscheibe für jeden Zahn einzeln wählen: links, rechts oder umgekehrt. Auch die Drehzahl der Schleifscheibe lässt sich einstellen.

Es stehen verschiedene Zahnformen zur Verfügung: Flachzahn, Seitenwinkel, beidseitiger Winkel oder eine Kombination.

Sie können die Schleifreihenfolge wählen: zuerst die Zahnrückseite, dann die Zahnfläche; oder umgekehrt: zuerst die Zahnfläche, dann die Zahnrückseite. Die Maschine schärft automatisch alle Sägezähne (Ober- und Unterseite), um eine perfekt bearbeitete Säge zu erhalten.

Schleifen des Scherwinkels

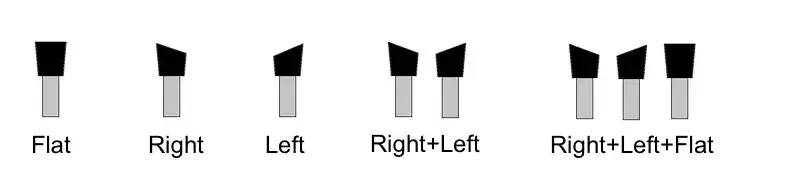

STANDARD-ZAHNFLÄCHENFORMEN

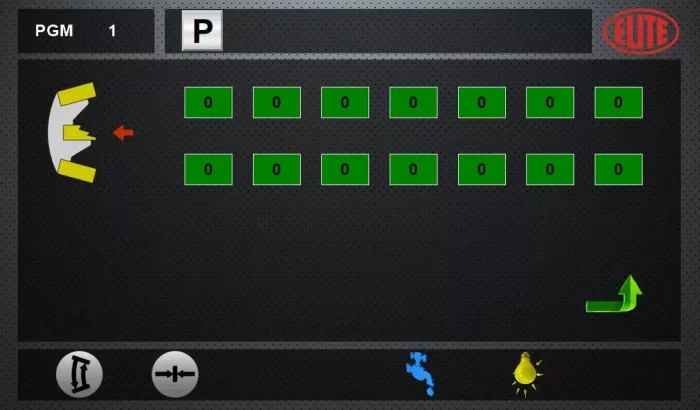

ABGEBROCHENE ODER NEUE ZÄHNE

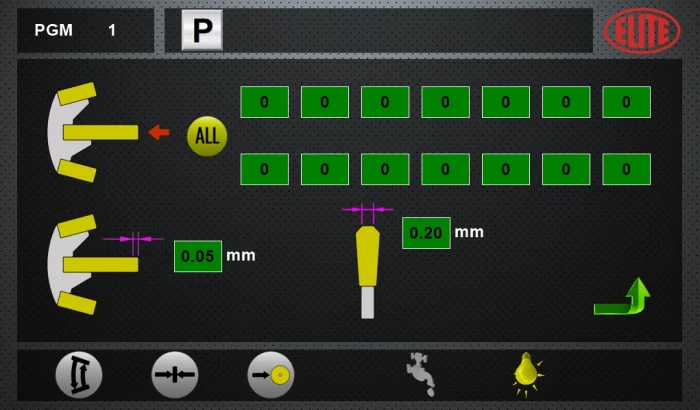

Sie können abgebrochene oder neue Zähne einfach hinzufügen und bearbeiten. Diese Funktion lässt sich anschließend aktivieren oder deaktivieren, ohne die eingegebenen Werte ändern zu müssen. Dies ist beispielsweise sehr nützlich, um abgebrochene Zähne beim Schärfen der Vorderseite zu überspringen, diese Option jedoch beim Schärfen der Rückseite zu deaktivieren.

Die Maschine ist standardmäßig mit dem Mehrfach-Schärfprogramm zum Nachbearbeiten von Discs mit neuen Zähnen ausgestattet.

Variable Teilung: Präzision und Flexibilität für komplexe Geometrien

Der Zahnteilungsmodus der ELITE AVB 850 ermöglicht die hochpräzise Programmierung und Einstellung des Zahnabstands und deckt damit ein breites Spektrum an Teilungen ab, einschließlich variabler Teilungen und spezieller Zahnkonfigurationen. Dieses System ist unerlässlich für die perfekte Synchronisierung von Sägevorschub und Schärfvorgang und gewährleistet so eine gleichbleibende Schärfqualität unabhängig von der Zahnform. Es reduziert den Verschleiß der Schleifscheibe deutlich und steigert die Gesamteffizienz des Schärfprozesses.

Über die intuitive Benutzeroberfläche kann der Bediener die gewünschte Teilung manuell eingeben oder aus voreingestellten Parametern auswählen. Die Maschine erkennt automatisch die Position jedes Zahns und passt den Vorschub sanft und präzise an. Dies reduziert Rüstzeiten und eliminiert Indexierungsfehler.

Dieser Modus ist besonders wertvoll für Sägen mit komplexen Geometrien oder gemischte Produktionsläufe, die häufige Teilungswechsel erfordern. Seine Präzision verlängert die Werkzeugstandzeit und reduziert den Schleifscheibenverschleiß deutlich.

ELITE AVB 850. FUNKTIONSWEISE

Automatischer Betrieb mit 5 CNC-Achsen: A: Zahnteilung B: Zahnschnittwinkel C: Seitenwinkel der Zahnspitze X: Schärflast Z: Schärfbahn

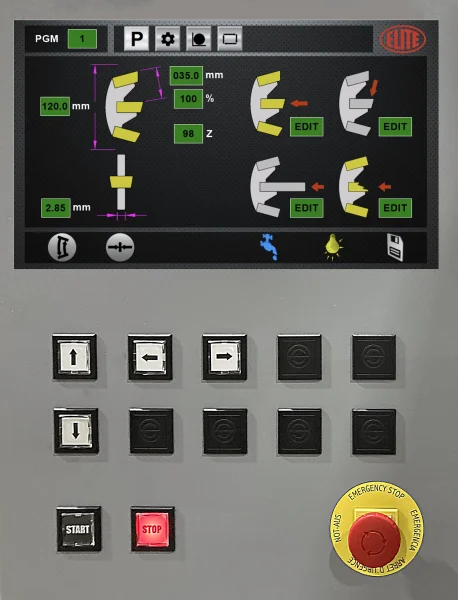

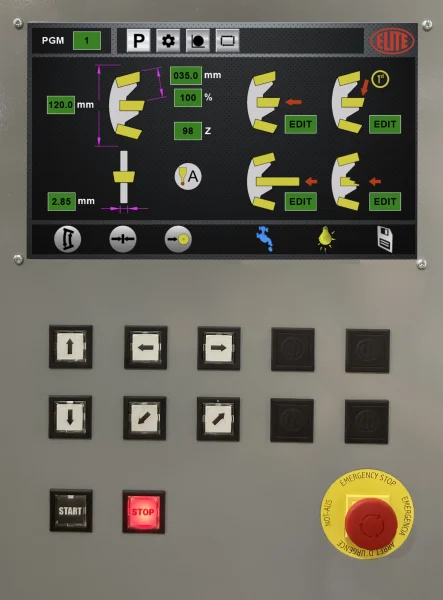

Benutzerfreundliches Bedienfeld

Das 10,1-Zoll-Farb-Touchscreen-Bedienfeld ermöglicht das Erstellen oder Bearbeiten eines Programms, während die Maschine ein anderes Programm bearbeitet. Zu den programmierbaren Werten gehören: • Zahnwinkelprogrammierung. Die Schleifscheibenachse wird automatisch auf den im Programm eingegebenen Wert positioniert. • Zahngeometrie • Schärfbahn • Schärflast • Schärfgeschwindigkeit • Zahnteilung • Vorschubgeschwindigkeit der Zahnklauen • Anzahl der Zähne • Abgebrochene Zähne

Bis zu 10 Zähne/Minute beim Schleifen von Scheiben mit flach-trapezförmigen Zähnen

Bis zu 10 Zähne/Minute für die gängigste Zahngeometrie: flach-trapezförmig. Alle Bewegungen wurden optimiert, um Ausfallzeiten zu minimieren. Dadurch ist die AVB 850 unsere schnellste Schleifmaschine und ermöglicht das Schleifen einer 96-Zahn-Schleifscheibe mit flach-trapezförmigen Zähnen in weniger als 10 Minuten.

Variable Scheibendrehzahl von 2.500 bis 5.000 U/min

Variable Scheibendrehzahl von 2.500 bis 5.000 U/min. Serienmäßig mit Frequenzumrichter ausgestattet, ermöglicht die Anpassung der Scheibendrehzahl an den optimalen Wert und reduziert den Energieverbrauch.

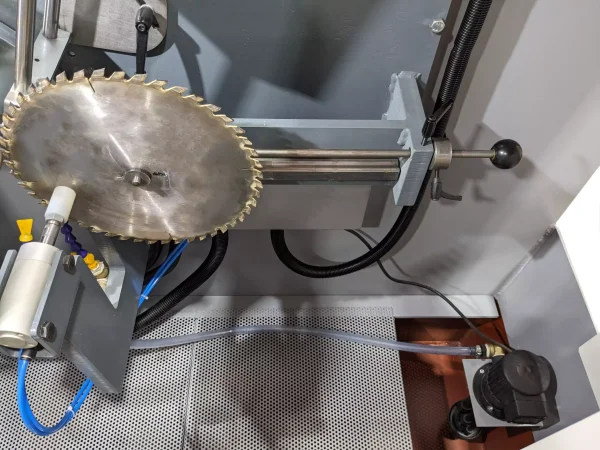

Integriertes Kühlsystem

Die Maschine arbeitet mit wasserlöslichem Kühlmittel oder Schleiföl für eine bessere Schärfqualität und längere Standzeit der Schleifscheibe. Integriertes Kühlmittelsystem mit 220-Liter-Tank und herausnehmbaren Rosten für eine einfache Reinigung.

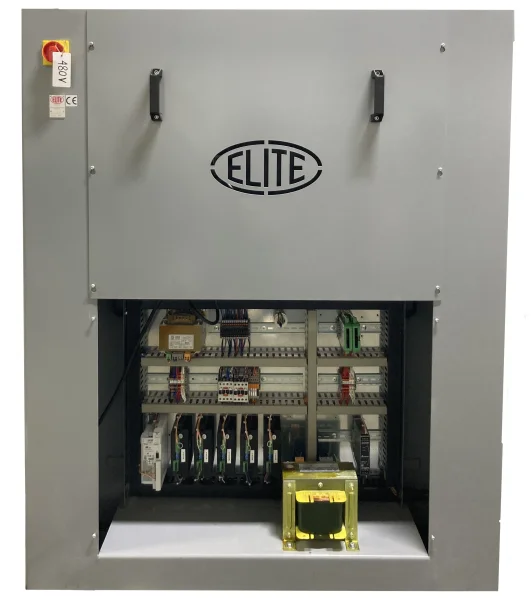

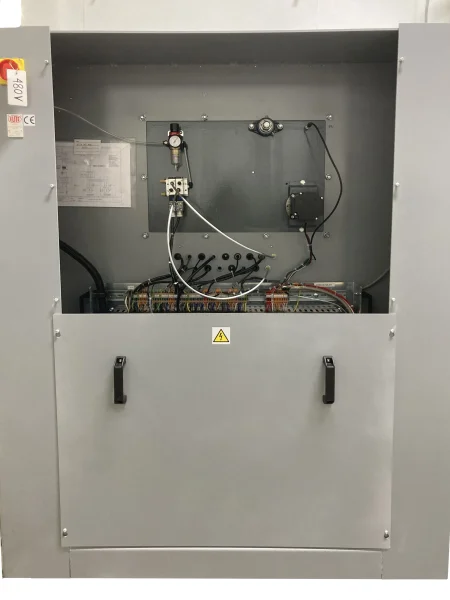

Einfacher Zugang und Wartung

An der Rückseite der Maschine befinden sich unten der Schaltschrank und oben die Mechanik. Beide sind durch jeweils eine leicht zugängliche Abdeckung geschützt, wodurch der Platzbedarf der Maschine reduziert wird.

ELITE AVB 850. LIEFERUMFANG

• Doppelscheibenhalter zum Schärfen der Vorder- und Rückseite
• 3-mm-Transporteur
• Vorrichtung zum Serienschärfen von Sägeblättern mit gleichem Durchmesser
• LED-Beleuchtung des Arbeitsbereichs
• Vorbereitet für den Anschluss an ein ELITE FILTRAmaq Einzelfiltersystem oder ein zentrales Filtersystem.

ELITE AVG 850. TECHNISCHE DATEN

TECHNISCHE ANFORDERUNGEN

• Präziser 6-bar-Druckluftanschluss
• Anschlussspannung: 220/400 V, 2 Phasen, 50/60 Hz
• Benötigte Anschlussleistung: 1,5 kW

EMPFOHLENES ZUBEHÖR

• Sägeblatthalter für Vorritzsägeblätter und -scheiben mit Ø 200–450, Ø 400–650 und Ø 600–850 mm.
• Zentrierringe in verschiedenen Größen.
• Sägeblatthalter

• Nebelabsaugvorrichtung.

• Ausrüstung für den Ölbetrieb.

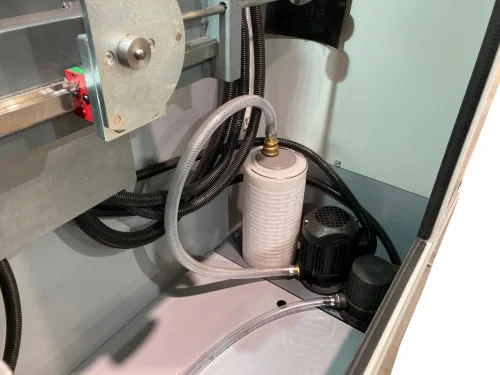

• Filtersystem: ELITE FILTRAmaq UNO, SOLO oder PRO. Filtration bis 2 µm. Empfohlen für eine verbesserte Schärfqualität.


ZUSAMMENFASSUNG DER WICHTIGSTEN VORTEILE

Günstige Anschaffungskosten bei gleichzeitig kurzen Schärfzeiten. Reduzieren Sie Ihre Kosten durch das Schleifen von Stirn- und Rückseite in einem Arbeitsgang – mit maximaler Präzision und Geschwindigkeit.

5 CNC-Achsen für vollautomatisches Stirn- und Rückseitenschleifen aller Zahngeometrien in einer Aufspannung. Höhere Produktivität, weniger Bedienereingriff.

Bedienung der Maschine über einen Touchscreen mit geführter Menüführung: einfach und schnell.

Keine Hydraulik, keine Komplikationen: mehr Betriebszeit und geringere Reparaturkosten.
