GBT 851

VOLLAUTOMATISCHE CNC-GESTEUERTE MASCHINE MIT DOPPELSCHEIFSCHEIBE ZUM SEITENSCHLEIFEN VON HARTMETALL-KREISSÄGEBLÄTTERN BIS ø850 MM.

ELITE GBT 851. DAS KONZEPT.

Das ELITE-Modell GBT 851 ist unsere fortschrittlichste automatische CNC-Seitenschleifmaschine für Kreissägen mit Hartmetallzähnen von ø100 bis ø850 mm. Sie ähnelt der GBT 850, verfügt jedoch über eine zusätzliche CNC-Achse und automatische Messsysteme. Dadurch arbeitet die Maschine bei jeder Einstellung der Zahngeometrie vollautomatisch und verfügt insgesamt über 5 CNC-Achsen.

Diese Version ist mit einer Doppelschleifscheibe ausgestattet und wird per CNC-Steuerung bedient. Ein 10,1-Zoll-Farb-LCD-Bildschirm ermöglicht das präzise und schnelle Schärfen der Zahnflanken zur Herstellung von Hartmetall-Kreissägeblättern oder zur Reparatur frisch verschweißter Zähne beim Austausch.

ELITE GBT 851. Funktionsweise

Vollautomatischer Betrieb mit 5 CNC-Achsen:

• A: Zahnteilung
• X: Schleifweg
• Y1: Linker Zahnflankenwinkel von Schleifscheibe 1
• Y2: Rechter Zahnflankenwinkel von Schleifscheibe 2
• Z: Zahnschnittwinkel

Vollständig geschlossene Kabine für geräuscharmen Betrieb mit einem Schnellöffnungssystem, das die schnelle Montage des Sägeblatts und die Wartungszugangstür gewährleistet.

Sägedurchmesser von ø100 bis ø850 mm, zum Schleifen der Seiten von Vorritzsägen für mobile Maschinen und Sägewerke.

Zahnteilung über das Bedienfeld programmierbar.

Benutzerfreundliches Bedienfeld

Das Bedienfeld verfügt über einen Farb-Touchscreen. Dank seiner intuitiven und benutzerfreundlichen Oberfläche ist die Bedienung besonders einfach. Programme können auch während des laufenden Betriebs erstellt oder bearbeitet werden.

Die Maschine ist serienmäßig mit einer LED-Kabinenbeleuchtung ausgestattet.

Die Zahnteilung ist über die Software des Bedienfelds programmierbar.

Über den Farb-Touchscreen können Programme erstellt oder bearbeitet werden, während die Maschine bereits ein anderes Programm bearbeitet. Zu den programmierbaren Werten gehören:

• Zahnwinkelprogrammierung: Die Schleifscheibenachse fährt automatisch auf den im Programm eingegebenen Wert.

• Schleifweg

• Schleiflast

• Schleifgeschwindigkeit

• Zahnteilung

• Indexierbewegung der Zahnvorschubklinke

• Anzahl der Zähne

• Abgebrochene Zähne

Drehzahl der Schleifscheibe variabel von 5.000 bis 9.000 U/min

Die Direktschleifspindeln sind zwischen 5.000 und 9.000 U/min einstellbar, um optimale Schleifqualität bei minimalem Schleifscheibenverschleiß zu gewährleisten. Die Spindeln werden über einen Frequenzumrichter angetrieben, sodass Sie die Schleifscheibendrehzahl optimal einstellen und gleichzeitig den Energieverbrauch reduzieren können.

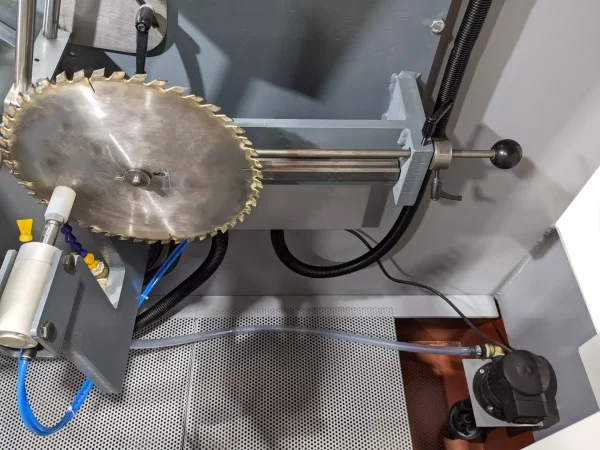

Integrierte Kühlanlage

Die Maschine arbeitet mit wasserlöslichem Kühlmittel oder Schleiföl für eine bessere Schärfqualität und längere Standzeit der Schleifscheibe. Integriertes Kühlmittelsystem mit 220-Liter-Tank und herausnehmbaren Rosten für eine einfache Reinigung.

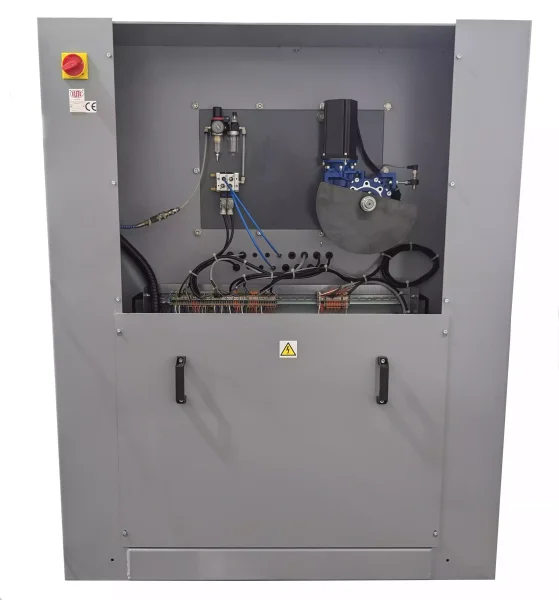

Einfacher Zugang und Wartung

An der Rückseite der Maschine befinden sich unten der Schaltschrank und oben die Mechanik. Beide sind durch jeweils eine leicht zugängliche Abdeckung geschützt, wodurch der Platzbedarf der Maschine reduziert wird.

ELITE GBT 851. LIEFERUMFANG

• Schleifscheibenhalter für 2 Schleifscheiben.
• Arbeitsbereichbeleuchtung mit LED-Lampe.
• Vorrichtung zum Schärfen von Sägen mit gleichem Durchmesser.
• Maschine mit vollständiger Einhausung.
• Vorbereitet für den Anschluss an eine Einzel- oder Zentralfilteranlage.

ELITE GBT 851. TECHNISCHE DATEN

TECHNISCHE ANFORDERUNGEN

• 6 bar Druckluftanschluss erforderlich.
• Anschlussspannung: 230–240 V, 2 Phasen, 50/60 Hz
• Erforderliche Anschlussleistung: 2,8 kW

EMPFOHLENES ZUBEHÖR

• Sägeblatthalter für Kreissägen mit Außendurchmessern von 200–450 mm, 400–650 mm und 600–850 mm.
• Zentrierringe für Kreissägen mit Bohrungen unterschiedlicher Größe.
• Verstärkte Sägeblatthalterung

• Nebelabsauganlage.

• Ausrüstung für den Ölbetrieb.

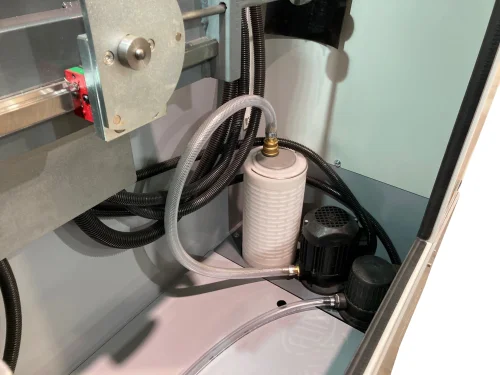

• Filtersystem: ELITE FILTRAmaq UNO, SOLO oder PRO Modelle. Filtration bis zu 2 µm. Empfohlen für verbesserte Schleifqualität.

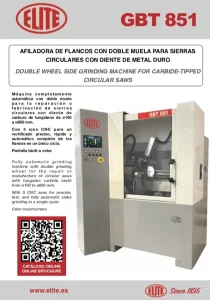

BROSCHÜRE HERUNTERLADEN

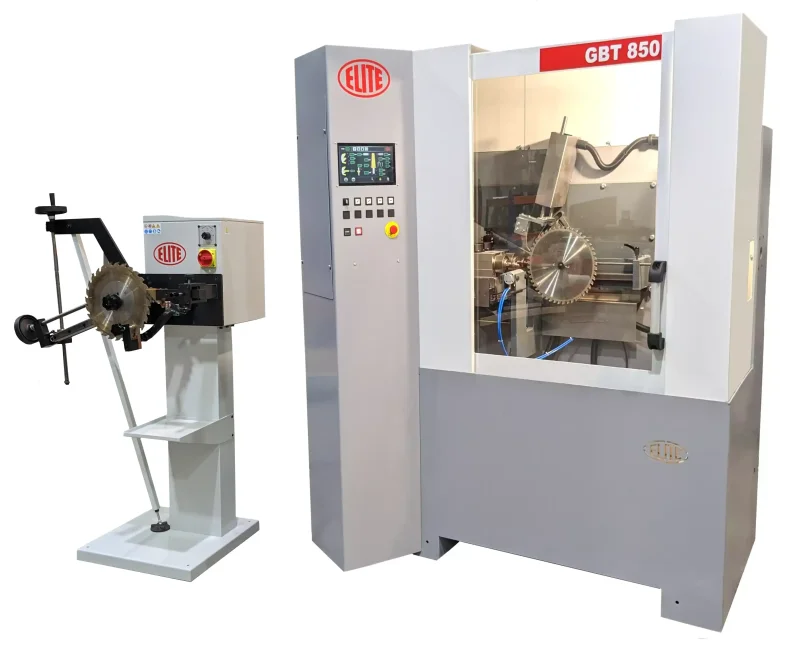

KOMPLETTE LÖSUNG FÜR DIE REPARATUR VON KREISSÄGEN

Zusammen mit dem Wolframcarbid-Plattenschweißgerät ELITE-Modell SOLDAmaq 1200 können Sie die komplette Reparatur Ihrer Kreissägen in drei Schritten durchführen:

• Entlöten beschädigter Zähne im Schweißgerät SOLDAmaq 1200
• Schweißen der neuen Hartmetallplatten im Schweißgerät SOLDAmaq 1200
• Schleifen der Seitenflanken beim GBT 850/ GBT 851

Und wir haben die Säge bereits repariert!
