AUTOMATISCHE SCHÄRFMASCHINE FÜR KREISMESSER MIT DOPPELSCHEIBE VON ø100 BIS ø700 MM.
HIGHLIGHTS
- EINFACHE BEDIENUNG: Bedienfeld mit geführten Anweisungen auf dem Bildschirm
- Schleifzyklus mit Kühlmittel
- 3 CNC-Achsen für automatisches Arbeiten, programmierbar über das Bedienfeld
- Drehzahl der Kreismesser stufenlos einstellbar.
- Programmierbare Schleifphasen: Schruppen, Schlichten, Polieren.
- Vollständige Einhausung für einen sicheren Betrieb

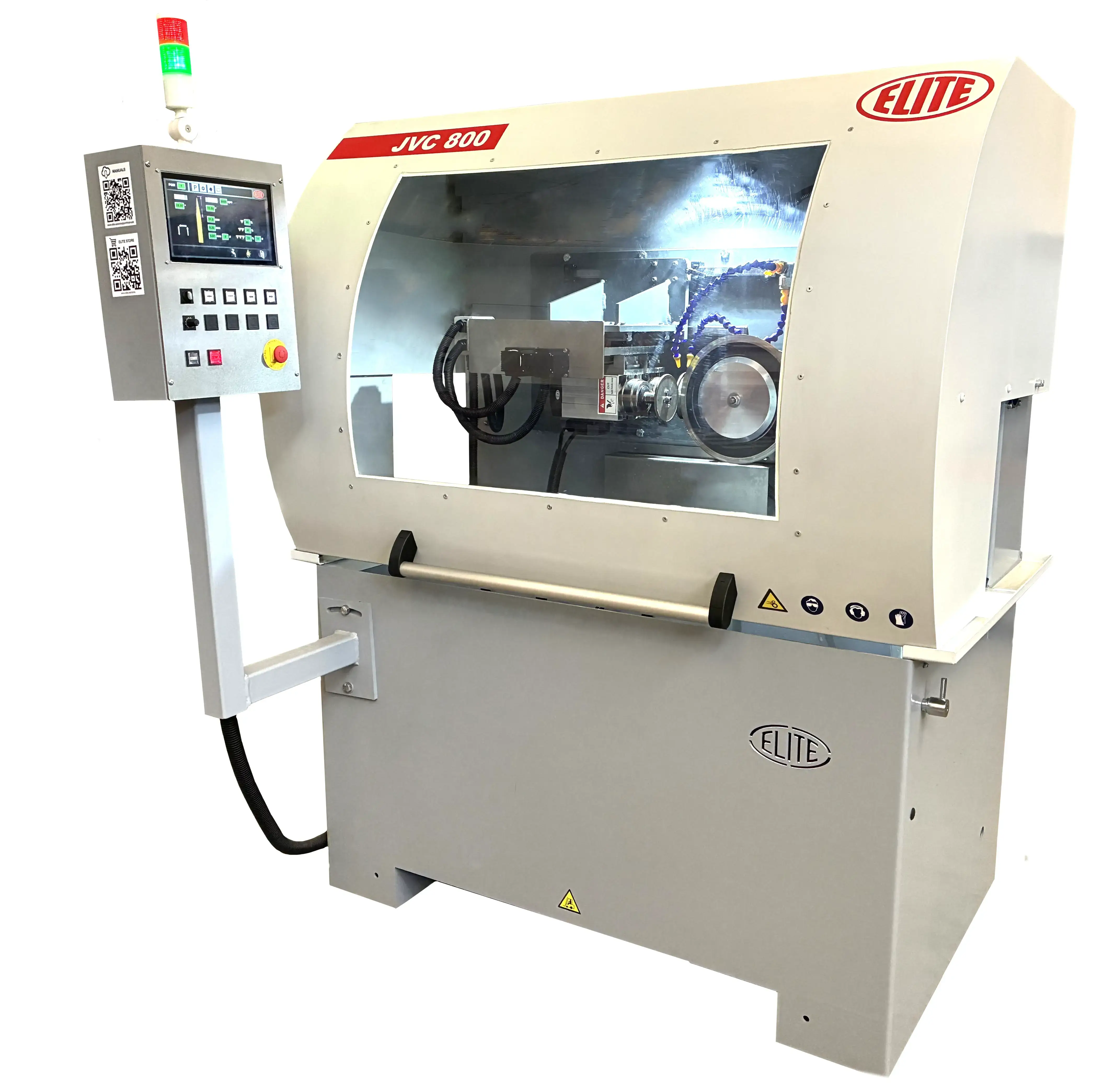

ELITE JVC 800. DAS KONZEPT.
Das ELITE-Modell JVC 800 ist unsere Schärfmaschine für Kreismesser mit hochwertigen Oberflächen und besten Arbeitszeiten.
Er verfügt über ein Doppelmotor-Schleifsystem, mit dem beide Messerseiten gleichzeitig geschärft werden können, auch in unterschiedlichen Winkeln. Das spart Zeit und minimiert die Gratbildung.
Er verfügt über drei CNC-Achsen, die den Schleifprozess der beiden entgegengesetzten Schneidwinkel von Kreismessern oder Cutterklingen vollständig automatisieren.
ELITE JVC 800. WIE ES FUNKTIONIERT

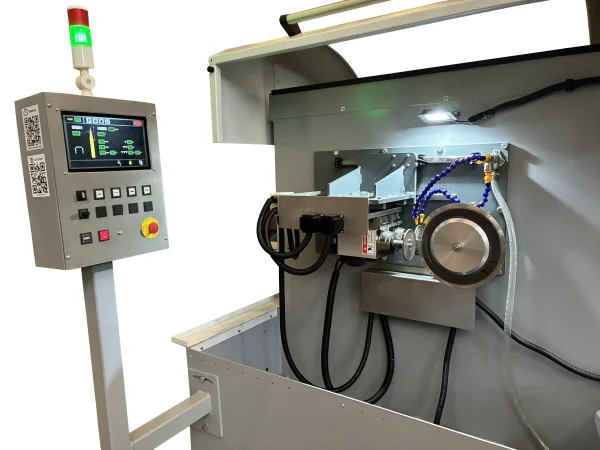

Einfach zu bedienendes Bedienfeld
Alle Funktionen der Tasten werden in den Tasten mit Abbildungen erklärt. Und jede Taste ist für eine einzelne Aufgabe vorgesehen. So wissen Sie, was Sie von einem Tastendruck erwarten können.
Das Bedienfeld mit LCD-Bildschirm ermöglicht die Programmierung der Maschine. Zu den programmierbaren Werten gehören:
- Schruppphase:
- Füttern
- Gesamtmenge, die gemahlen werden muss
- Rotationsgeschwindigkeit des Kreismessers
- Abschlussphase
- Füttern
- Gesamtmenge, die gemahlen werden muss
- Rotationsgeschwindigkeit des Kreismessers
- Feinbearbeitungsphase:
- Zeitpunkt der Feinbearbeitung
- Rotationsgeschwindigkeit des Kreismessers
Drehzahl der Schleifscheibe variabel von 5.000 bis 9.000 U/min
Standardmäßig enthalten.
Programm für gleiche Durchmesser im Standard enthalten
Sie können Kreissägeblätter standardmäßig mit demselben Durchmesser herstellen.

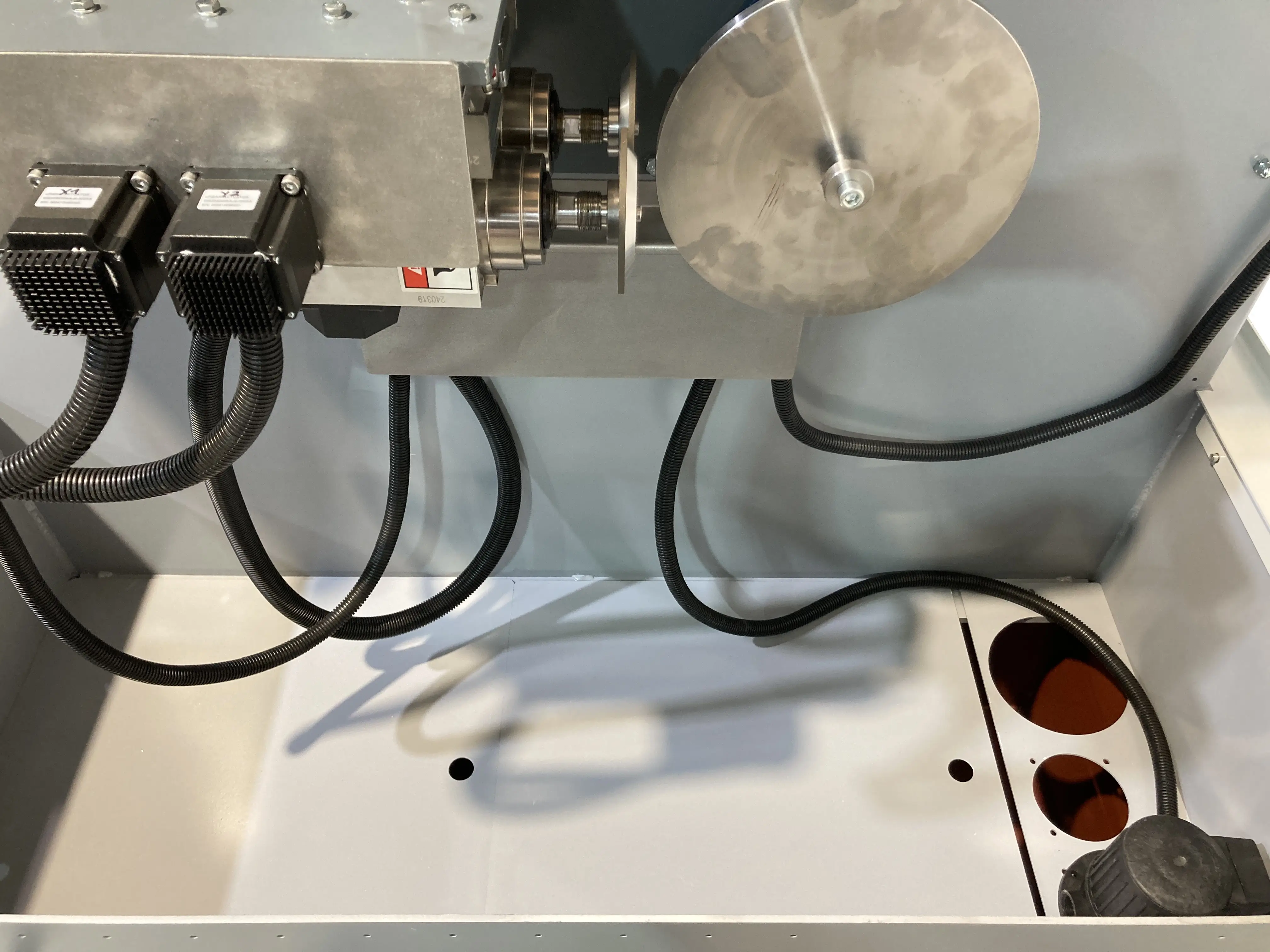

Integrierte Kühlgeräte
Ermöglicht Nassschärfen für bessere Schärfqualität und längere Lebensdauer des Schärfsteins.
Es integriert einen 200-Liter-Tank mit abnehmbaren Gittern für eine einfache Reinigung.
Einfacher Zugriff
Sauberes Design und einfacher Zugang für Service oder Reparatur der Maschine.
Einfache Wartung

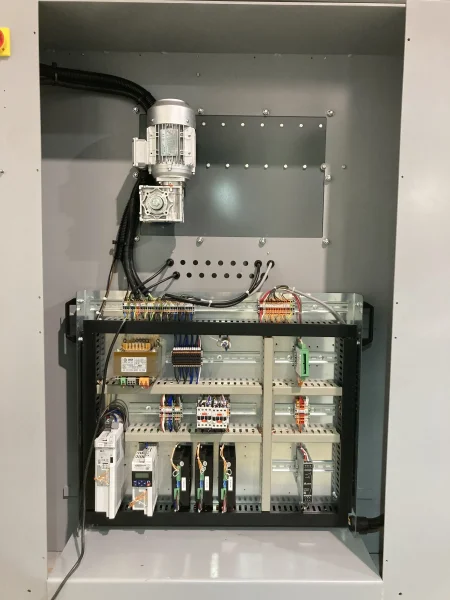

Die Schalttafel befindet sich unten und die Mechanik oben an der Maschine, geschützt durch eine leicht zu öffnende Abdeckung.
Der Schaltschrank ist sauber organisiert, sodass die Wartung bei Bedarf einfach ist.
ELITE JVC 800. AUSRÜSTUNG INKLUSIVE
- 3 CNC-Achsen (X, Y1, Y2)
- Programm zum Schärfen von Kreismessern mit gleichem Durchmesser.

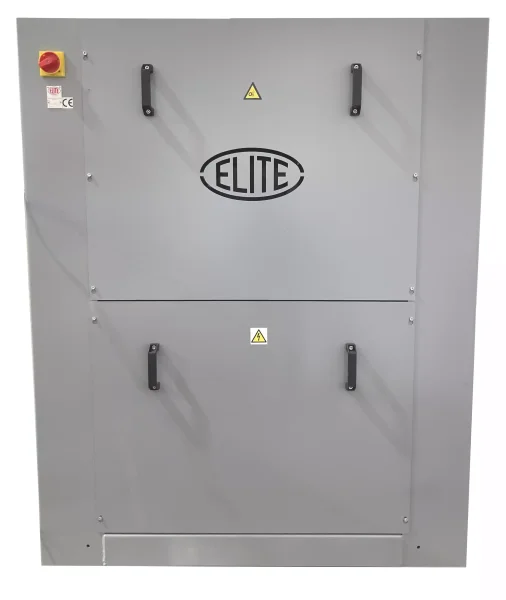

- Geschlossene Maschine mit kompletter Kabine.
- Programmierung des Schärfzyklus (Schruppen, Schlichten, Polieren) über LCD-Bildschirm
- Vorbereitet für den Anschluss an ein maschinelles Filtersystem oder ein zentrales Filtersystem.
ELITE JVC 800. SPEZIFIKATIONEN
| TECHNISCHE DATEN | JVC 800 |
|---|---|
| Klingendurchmesser | von 100 bis 700 mm (4" bis 27,5") |
| Klingenlochdurchmesser | Ab 10mm. |
| CNC-Achse | 3 CNC |
| Manuelle-Achse | 1 |
| Schleifscheibenmotor | 2x 0,75 kW (2x 1 PS) |
| Drehzahl des Schleifscheibenmotors | Einstellbar von 5000 bis 9000 U/min |
| Klingenhaltergeschwindigkeit | Programmierbar zum Schruppen, Schlichten und Polieren. |
| Klingenrotationsgeschwindigkeit | 10 - 200 U/min |
| Kreismesserwinkel | +45º bis - 45º |
| Anzahl der gleichzeitig geschärften Klingenwinkel | 2 |
| Bildschirm | 10" Farb-Touch |
| Programmierung des Schärfzyklus | Schruppen, Schlichten und Polieren. |
| Anzahl Schleifscheiben | 2 |
| Durchmesser der Schleifscheibe zum Schärfen | ø100 mm. |
| Schleifscheibenlochdurchmesser | ø20 mm. |
| Kühltankinhalt | 220 L. |
| Kühlmitteldurchfluss | bis zu 60 Liter/Minute |
| Maschinenabmessungen | 1430 x 1285 x 1820 mm. |
| Maschinengewicht | 650 kg |
TECHNISCHE ANFORDERUNGEN
Anschlussspannung: 220V/240V 1Ph 50/60HzHz.
Erforderliche Anschlussleistung: 1,5 kW
EMPFOHLENE OPTIONALE ZUBEHÖRTEILE

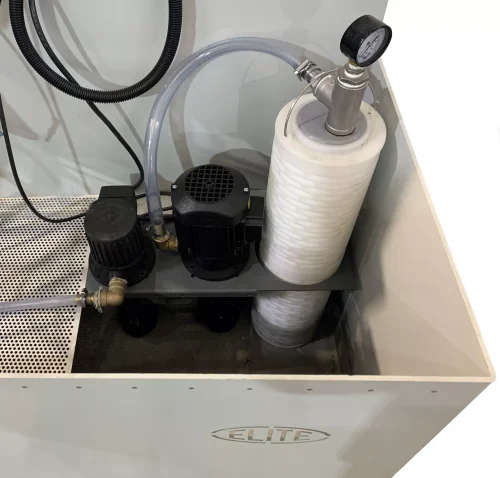

Für eine bessere Schärfqualität wird die Ausrüstung mit dem Filtersystem ELITE FILTRAmaq UNO empfohlen. Filtration bis 2 µm.

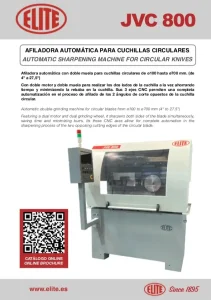

PROSPEKT HERUNTERLADEN
AUSKÜNFTE VERLANGEN
MASCHINENVERGLEICH AUF EINEN BLICK
| MODELL | Kreismesserdurchmesser | Schnittwinkel | Nr. des Fasenwinkels gleichzeitig | Nr. von Schleifscheiben |
|---|---|---|---|---|
| JVC 700 | 30 bis 800 mm. | 0º bis 100º | 1 | 1 |
| JVC 800 | 100 bis 700 mm. | -45º bis 45º | 2 | 2 |
